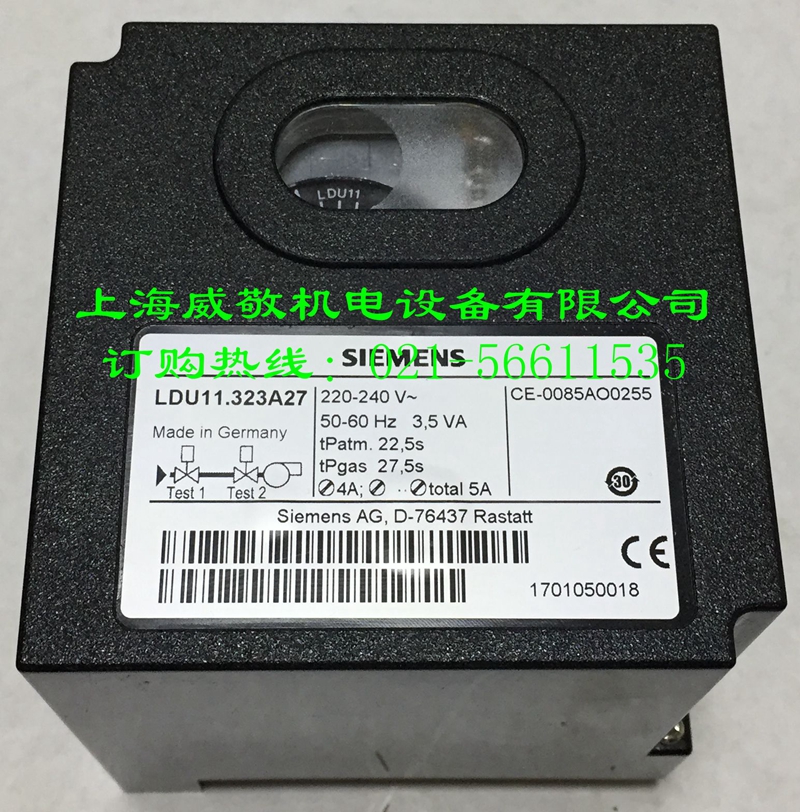

西門子SIEMENS LDU11.323A27檢漏控制器LDU11.523A27 燃氣檢漏裝置

商品詳情

LDU11燃氣閥門檢漏控制器

品牌：SIEMENS（西門子）（原Landis&GYR）

產地：德國

產品介紹

LDU11…閥門檢驗裝置是專門為安全切斷閥設計的，這些閥門用于氣體燃燒器和其他的氣體應用中。在發生氣體泄漏時，該系統可以阻止燃燒器啟動。
LDU11…符合了EN1643 所涵蓋的自動關斷閥的需要，這些閥門符合EN161氣體燃燒器和氣體應用的需要。
LDU11...和其數據單適用于將該裝置與其產品結合一起使用的OEM廠家。

使用

專門為氣體閥驗證（泄漏測試）設計的LDU1 1 是基于以下的壓力檢測原理。
它可以用于帶或不帶放散管的氣體燃燒裝置。
對于符合EN 標準不帶放散管的裝置，《無排氣管的連接案例》里的注意事項必須被遵守。I

在與1 到2 個壓力開關連接使用時，閥門驗證會在每臺燃燒器啟動時自動開始檢驗。
- 優先于燃燒器的啟動
- 在前吹掃時間持續1 分鐘
- 在關閉控制命令發出時立即啟動，或
- 在燃燒器控制完成時，例如，在后吹掃階段

閥門驗證測試基于2 級的壓力驗證測試原理：
1. 第一階段測試：先把主管道閥門的測試區域排放干凈，然后檢測里面的大氣壓力。
2. 第二階段測試：給燃燒器閥門的測試區域加壓，檢測燃氣壓力.

如果第一階段測試?Test1? 的壓力增加，而第二階段測試?Test2? 的壓力減少。閥門驗證裝置將會禁止燃燒器啟動并將其切斷(lockout ) 。
在這種情況下，鎖定復位按鈕會亮以指示錯誤。遠程的指示錯誤也可以使用。當發生問題時，程序會停止并指示出那個閥門發生了泄漏。.

閥門驗證裝置可以在裝置本身上復位或是通過遠程的復位裝置復位。

機械設計

- 插入式設計閥門驗證裝置LDU11...
- 可更換保險絲( 包括備用保險絲)

- 由耐壓和防火的黑色塑料制成機架
- 待觀察窗口的鎖定復位按鈕可顯示:
– 錯誤信號指示燈
– 鎖定指示
- 程序裝置
- 透明的鎖定復位按鈕
- 方便記憶的記號指示了錯誤的類型和發生的階段

- 帶齒輪傳動程序開關和步進動作程序開關的同步電動機
- 帶有15個無需調整凸輪的凸輪組
- 凸輪軸頂端有程序指示器
- 一個主繼電器和一個輔助繼電器
- 鎖定繼電器可以遠程復位，并且提供? 鎖定t? 和? 復位? 的功能
- 設備保險絲和備用保險絲

所有的電器組件都可以依照打印的電路圖連線.

功能

在閥驗證測試的第一個階段?Test1? ，兩閥之間的長管道中必須有大氣壓存在以便測試。

在帶有放散管的裝置中，如果閥門驗證測試先進行或在清爐階段進行，大氣壓是可以利用的。
在不帶放散管的裝置中，當閥門驗證裝置在時間?t4? 打開燃燒器側閥門時可以利用大氣壓I

如果在燃燒器運行完后閥門驗證裝置動作，燃燒器側的閥會在關閉命令發出后一直開著直到?t4? 時間用完。這樣就可以降低測試區域的氣壓，并且能夠確保在后吹掃階段，氣體在燃燒室里充分燃燒。.
執行這一步驟的先決條件是一套適合的燃燒控制器，以下類型的燃燒控制器都能提供：
LFE..., LFL..., LGK... 或 L EC...
當氣體排空后測試區域關閉。在測試的第一階段?Test1? ，LDU11…檢查了壓力開關，看看測試區域的氣體壓力是否得到保持。.
如果主管路側的閥門發生泄漏，引起的壓力上升超過壓力開關的設定壓力，L DU11…就會報警并且觸發切斷程序。程序指示器隨后停止并指示?Test1? 。
如果因為閥門正常關閉使得壓力沒有增加。LDU11…會繼續執行第二階段的測試

為了這個目的，主管路側的閥門在?t3? 階段一直保持開啟狀態，這樣測試區域始終處于受壓狀態
在第二個測試階段 – 正常情況下壓力不會低于壓力開關的設定點。如果燃燒器側閥門泄漏,壓力低于了設定點，LDU11…會啟動切斷功能，這樣就能阻止燃燒爐的啟動。.

當成功完成第二階段的測試，LDU11…關閉端子3 和6 之間的內部循環（電路：端子3- 接觸?ar2?- 端子4 和5- 接觸III - 端子6 ）。
該控制回路通常包含在燃燒控制器的控制回路內。
在控制回路關閉后，LDU11…的邏輯控制程序自動的將其回歸到啟動位置并將其關閉。
在一些所謂的空轉階段，邏輯控制程序?qū)⒖刂破湮恢帽３植蛔儭?/span>

型號	主電壓	Hz
LDU11.323A27	AC220-240V	50...60
LDU11.323A17	AC100-110V	50...60
LDU11.523A27	AC220-240V	50...60
LDU11.523A17	AC100-110V	50...60

主要參數

主電壓	AC220V -15%...AC240V +10%
主電壓	AC100V -15%...AC110V +10%
主頻率	50Hz ±6%
外部保險絲	10A
功率
-測試	3.5VA
-運行	2.5VA
重量	4 lbs
保護等級	NEMA 1，2，5，12，13

環境條件

運輸環境	IEC 60 721-3-2
內部條件	class 2K2
溫度范圍	-58...+140oF
機械條件	class 2M2
濕度	<95%
運行環境	IEC 60 721-3-3
內部條件	class 3K5
機械條件	class 3M2
溫度范圍	-5...+140oF
濕度	<95%
不得進水
